非旋转式针精密阀门 精密针阀

MODEL 2412 SERIES

我们设计了这款精密针阀,以便精确、轻松地控制气体、液体的微小流量。
受其结构影响,调节螺丝部分的旋转运动在针部变为直线运动 ,螺丝的间隙和振动不会对针部产生影响,可实现稳定顺畅的流量控制。

  • 可实现超微小流量控制
    对1ML/MIN的微小流量范围进行稳定精确的控制。
  • 各种各样的针变化
    根据流量范围,我们不分阶段地准备了15种针,您可以从中选定控制范围最佳的针。
  • 非旋转结构针型
    调整流量时,针部采用直线运动结构,因此MODEL 2412 SERIES除优越的控制性能外,还具有耐久性。
  • 良好的温度特性(15°C~35°C)(仅限BS#SS1~#3B)
    针和流孔部分采用温度补偿结构,可获得约0.3%/℃的优越特性。
    实用新设计、美国专利。
    (仅针编号#SS1~#3B的BS可选)
    但是,液体的粘度可能会因温度条件而发生显著变化,因此温度特性仅适用于气体 。

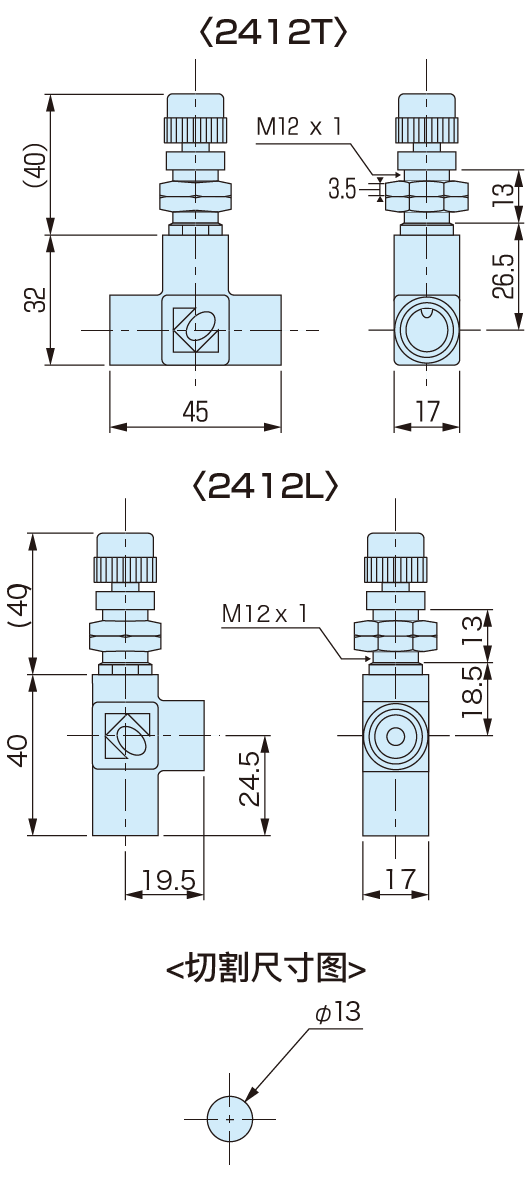

尺寸图


用途

  • 高精度控制气体、液体和微小流量范围

标准规格

额定流量 参考额定流量表
调节螺丝转数 约12转
最大使用压力 1.0MPa
最高使用温度 (B) 70℃
(SS)120℃
流体接触部分材质 (B)黄铜、POM、NBR
(SS)SUS316、氟树脂、氟橡胶
目标 气体、液体
连接端口) Rc1/4(标准)

特殊规格

  • 连接端口
  • 非标准材质

使用示例


额定流量表(参照表)

实际流量与表中数值可能会因使用条件、仪器差异而产生80%~130%的范围偏差。
请将其用作参考值。

出口侧空气释放阀完全打开时的流量(MODEL 2412L的数据示例) 流量单位:L/MIN


※上表为2412L的数据示例。
若是2412T机型,一旦因结构差异导致流量变大,则与2412L机型相比将难以流动。
流量在5L/MIN以上时请选择2412 L机型。

CV值


关于购买

  • 大流量请参考MODEL2412 D
  • 只要您标明压力、流体和流量等使用条件,我们将为您选择最合适的针编号。
    请使用额定表作为参考。

可选规格

  • 全氟醚橡胶O型圈规格
    注)没有用于关闭针部的O型圈。
  • 附带锁紧螺母的规格

MODEL 2412与MODEL 2400的性能对比数据(本公司参考数据)

以下数据是低压条件下的对比调查结果。
请作为精密针阀MODEL 2412和简易针阀MODEL2400的性能对比参考数据加以确认。
但是,此数据为代表值,而非保证值。
[测定品] MODEL2412T-SS-1/4-AIR-#4
      MODEL2400T-S-1/4-N1
[滞后特性]
     (流体)AIR(供应压力)1 kPa(滞后确认)针开→关→开



[温度环境流量稳定性试验]

(环境温度设定) 20℃开始 → 50℃3hr → 20℃3hr (1个循环),循环5次



(补充说明)
从上述数据来看,MODEL2412在滞后恢复和温度变化下的流量稳定性方面都较为优异。
这是由于简易针MODEL2400是单轴旋转针,其把手调节轴本身便是针轴,相对而言, 精密针MODEL2412则是调节轴与针分开,将旋转方向转换为线性运动,其转换螺丝部中设有消除间隙的结构,因此可实现极其稳定的调整和设定。
(详细原理参考P120)MODEL2412阀门部分采用流量计RK1250、1200等精密流量计和阀门MODEL2203、2204、2600等精密流量控制设备,MODEL2400则采用RK1650、1600等简易流量计。
请顾客选定符合您所需规格(性能、成本等)的设备。
此外,关于严苛条件等,建议您在实机上进行样品评估。
