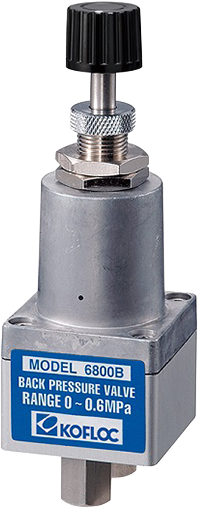

背压控制阀是一种能将背压阀前段的压力设为恒定的泄压阀，可轻松、迅速地进行一般的后段控制调压阀难以实现的操作，如：控制带有大型缓冲器的水槽的压力、抽取混合气体的恒定流量等。
- 便于安装的面板装配型
- 小型紧凑设计
- 可以高速调节一次侧压力
- 清洁结构
这是一种绿色无油阀，可在纯净状态下进行气体控制。

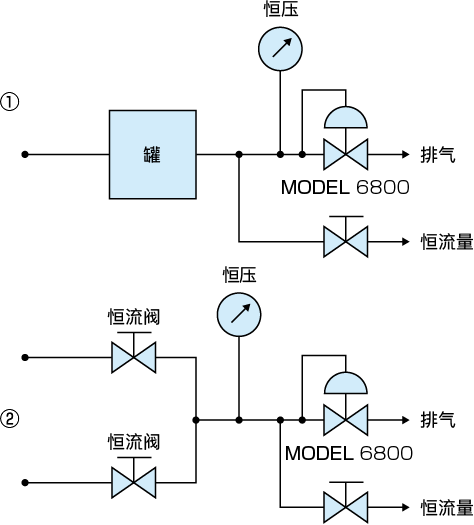

使用示例
①将罐内压力设为恒定，以恒定流量获取的示例
②以恒定流量获取通过恒流阀混合的气体的示例
尺寸图
各部件尺寸
| 型式 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| 6800A | 28 | 30.5 | 25 | 11 | IN | OUT | 10 | 37 |
| 6800B | 31 | 30.5 | 30 | 11 | IN | OUT | 13 | 40 |
| 6800AL | 28 | 34.5 | 25 | 14 | OUT | IN | 10 | 37 |
| 6800BL | 31 | 34.5 | 30 | 14 | OUT | IN | 13 | 40 |
用途
- 控制水槽压力
- 控制混合气体的恒定流量
标准规格
| 型号 | 6800A | 6800B | 6800AL | 6800BL |
|---|---|---|---|---|
| 设定压力 | 0.01〜0.3MPa | 0.01〜0.6MPa | 0.01〜0.3MPa | 0.01〜0.6MPa |
| 最大排气流量 | 1L/MIN | 0.8L/MIN | 10L/MIN | 10L/MIN |
| 耐压力 | 0.8MPa | |||
| 环境温度 | 5℃〜60℃ | |||
| 接口 | Rc1/4（标准）、Rc1/8 | |||
| 流体接触部分材质 | （A）铝、黄铜、NBR （SS）SUS303、氟橡胶、氟树脂 |
|||
（注）最大流量可能会因设备差异和使用条件而发生变化，请多加注意。
流量特性
关于购买
- 若有仪表端口止水栓，仅IN和OUT有指定接口；若无止水栓，则IN、OUT和仪表端口都有制定的接口。
