不受供应侧压力波动影响的一次压力波动型气体流量控制器

MODEL 2204 SERIES

流量控制器2204在二次侧(出口侧)压力恒定的情况下,即使一次侧压力(入口侧)波动,也可以控制稳定的恒定流量。
通过内置的精密针阀,可以以极微流量来精确地设定流量。

  • 稳定的流量控制特性
    由高精度部件组成的非旋转针阀可以平稳调节非常微小的流量。
  • 不受供应侧压力波动的影响
    在二次侧(出口侧)压力恒定的条件下,即使一次侧(供给侧)上压力波动,也可保持恒定的流速。
  • 清洁性
    高精度零件清洁后组装完成,因此请放心使用。
    对于要求清洁性的高灵敏度分析仪,建议使用不锈钢制品 。


用途

  • 用于理化设备
  • 用于泵后段控制
  • 适用于各种分析仪器
  • 适用于各种环境测量仪器

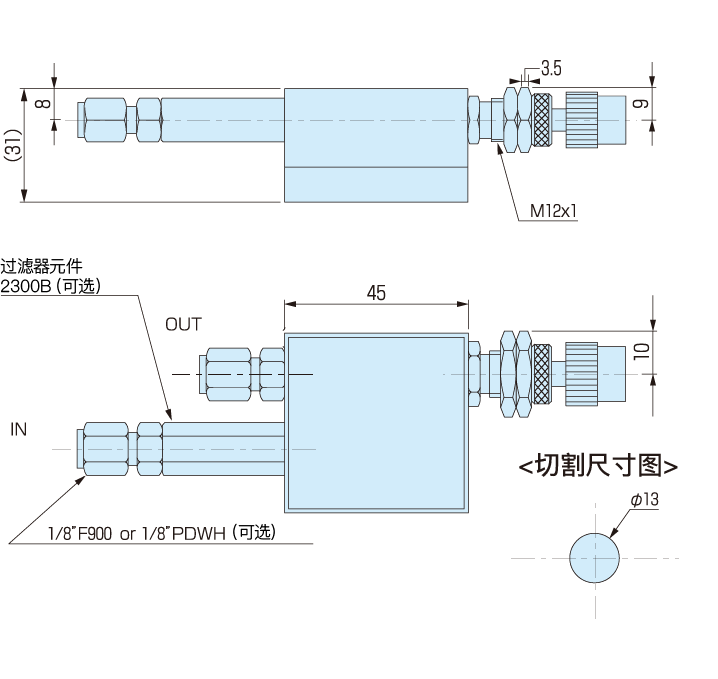

尺寸图

控制特性

标准规格

额定流量 气体  10ML/MIN~10L/MIN
控制精度 一次压力(输入压力)0.07Mpa~0.8MPa之间,
在0.3 MPa的变化范围内,流量波动值±2%以内
调整螺杆转数 旋转大约12圈
最大工作压力 0.8MPa
最高工作温度 60℃
流体接触部分材质 (A)Aℓ、黄铜、POM、NBR
(SS)SUS316、氟碳树脂、氟碳橡胶
连接端口 Rc1/8(M8+Rc1/8)

※AIR换算(大气压)20℃为条件。

特殊规格

IN侧过滤器接头MODEL 2300B(参见2300B)

连接端口接头(请咨询。)

关于购买

  • 如果能够指定流体,压力和流量条件,我们将为您选择阀门。
    请使用额定表作为参考。
  • 入口侧和出口侧之间的压力差必须至少为0.07MPa。
